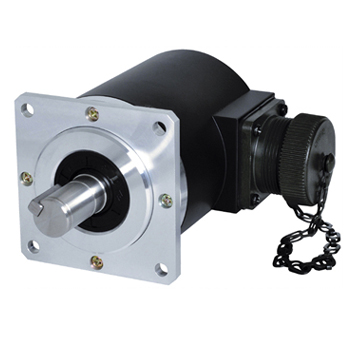

BỘ MÃ HÓA VÒNG QUAY AUTONICS E68S15-1024-6-L-5
- BỘ MÃ HÓA VÒNG QUAY AUTONICS E68S15-1024-6-L-5
- Giá: Liên hệ
- Lượt xem: 696
- * Đường kính Ø68mm, Trục Ø15mm * Tần số đáp ứng tốc độ cao: 180kHz * Loại kết nối bằng giắc cắm * Thích hợp cho các máy công cụ * Cấu trúc IP64 (Chống thấm nước một phần, Chống thấm dầu) * Khả năng chịu tải của trục cao (Tải cho phép nặng 10kgf)
-
- Thông tin sản phẩm
- Bình luận
Specification Table
| Item | Diameter ø68mm shaft type of incremental rotary encoder | ||
| Resolution(P/R) ※1 | 500, 600, 1024 | ||
| Electrical specification | Output phase | A, A(bar), B, B(bar), Z, Z(bar) pahse | |
| Phase difference of output | Phase difference between A and B : T/4 ± T/8 (T=1cycle of A phase) | ||
| Control output | • Low - Load current : Max. 20mA, Residual voltage : Max. 0.5VDC • High - Load current : Max. -20mA, Output voltage : Min. 2.5VDC |
||
| Response tlme(Rise/Fall) | Max. 0.5㎲(Cable : 1m, I sink = 20mA) | ||
| Power supply | 5VDC ± 5%(Rlpple P-P : Max. 5%) | ||
| Max. Response frequency | 180kHz | ||
| Current consumption | Max. 50mA(disconnection of the load) | ||
| Insulation resistance | Min. 100MΩ(at 500VDC megger) (Between all terminals and case) | ||
| Dielectric strength | 750VAC 50/60Hz for 1 minute(Between all terminals and case) | ||
| Connection | Connector type(MS3102A20-29P) | ||
| Mechanical specification |
Starting torque | 1.5kgf·cm(Max. 0.15N·m) | |
| Shaft loading | Radial: 20kgf, Thrust: 10kgf | ||
| Max. allowable revolution※2 | 6500rpm | ||
| Vibration | 1.5mm amplitude or 300m/s2 at frequency of 10 to 55Hz(for 1 min.) in each of X, Y, Z directions for 2 hours | ||
| Shock | Approx. Max. 50G | ||
| Environment | Ambient temperature | -10 to 70℃, storage : -25 to 85℃ | |
| Ambient humidity | 35 to 85%RH, storage : 35 to 90%RH | ||
| Protection | IP65(IEC standard) | ||
| Unit weight | Approx. 550g | ||
※1: The number of pulse, output type not indicated in the resolution is available to order.
※2: Make sure that. Max response revolution should be lower than or equal to max. allowable revolution when selecting the resolution.
[Max. response revolution(rpm) = Max. response frequency / Resolution ×60 sec]
※ Environment resistance is rated at no freezing or condensation.
Dimensions
Connections
User's Guide
